उत्पाद विवरण:
|
| सामग्री: | एल्यूमीनियम मिश्र धातु | मॉडल: | बीडी 100+-300+ |
|---|---|---|---|
| ब्रांड: | एटलस | कूलिंग मोड: | पर्ज या शून्य पर्ज |
| दबाव में गिरावट: | 0.2 बार(ई) 2.9 पीएसआईजी | वाल्व: | स्टेनलेस स्टील वाल्व |
| प्रमुखता देना: | बीडी 100+ देसीकैंट एयर ड्रायर,बीडी 300+ देसीकैंट एयर ड्रायर,वायु उपचार एटलस कोप्को बीडी 100+ |
||

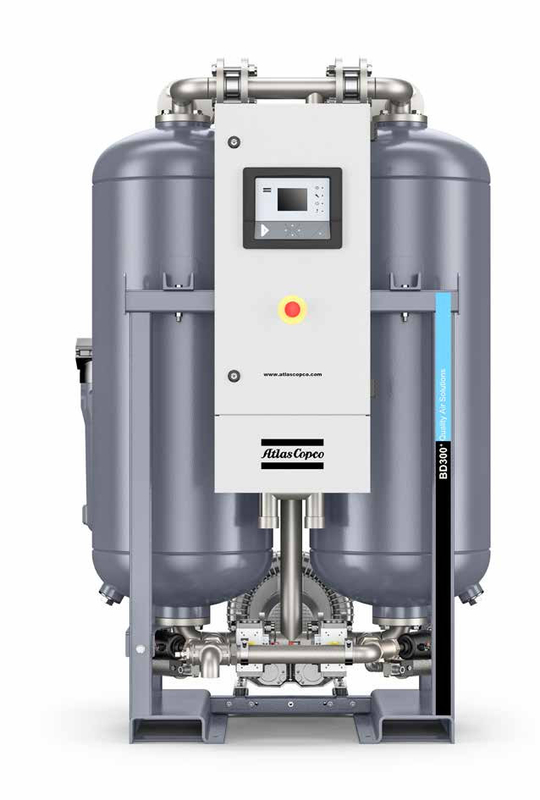

ATLAS BD 100+-300+ DESICCANT एअर ड्रायर एअर ट्रीटमेंट
हमारी सूची खोलने के लिए क्लिक करेंःसुखानेवाला + सुखानेवाला + एंटवर्प + पर्चा + EN + 2935093945.pdf...
सुखाने वाले कैसे काम करते हैं?
सूखे पदार्थ के सुखाने में सूखे पदार्थ से भरे दो टावर होते हैं। गीली संपीड़ित हवा सीधे पदार्थ के माध्यम से गुजरती है, जो नमी को अवशोषित करती है।सूखी सामग्री को सूखने से पहले सीमित अवशोषण क्षमता होती हैइसलिए ट्विन टावर का डिजाइन है. जबकि एक टावर हवा को सूख रहा है, दूसरा पुनर्जीवित हो रहा है.
एटलस दो प्रकार के ड्रेसर प्रदान करता है, ब्लोअर (शून्य) प्यूरीज ड्रेसर की BD+ श्रृंखला और हीटलेस ड्रेसर सीडी ((+) श्रृंखला। अंतर उनकी पुनर्जनन प्रक्रिया में निहित है।
1सूखना
गीली संपीड़ित हवा निचले से ऊपर की ओर एडसॉर्बेंट डिसिकेंट के माध्यम से ऊपर की ओर बहती है (1).
2पुनर्जन्म
बिना गर्मी के सुखाने वाले ¢ सीडी+:
सुखाने के टावर के आउटलेट से सूखी हवा को वायुमंडलीय दबाव तक विस्तारित किया जाता है और संतृप्त सुखाने वाले के माध्यम से भेजा जाता है, जिससे अवशोषित नमी बाहर निकलती है (2 और 4) ।
अवशोषण के बाद, ब्लो-ऑफ वाल्व को बंद कर दिया जाता है और पोत को फिर से दबाव में रखा जाता है।
ब्लोअर (शून्य) प्यूरीज ड्रेसिंकेंट ड्रायर ️ BD+:
ब्लोअर (5) परिवेश की हवा लेता है और उसे बाहरी हीटर (6) के माध्यम से उड़ाता है। फिर गर्म हवा को संतृप्त सुखाने वाले पदार्थ (2) के माध्यम से भेजा जाता है, जिससे अवशोषित नमी बाहर निकल जाती है।
3शीतलन (बीडी+)
शुद्धिकरण के साथ बीडी+:
हीटिंग चरण के बाद, सूखी हवा को सूखी हवा के विस्तार से ठंडा किया जाता है।
गर्म पुनः सक्रिय टावर।
शून्य शुद्धिकरण के साथ बीडी+:
हीटिंग चरण के बाद, ब्लोअर परिवेश की हवा लेता है और उसे नीचे से ऊपर तक पुनः सक्रिय टावर के माध्यम से भेजता है।
4स्विच करना
पुनर्योजीकरण के बाद, सूखने से संतृप्त टावर से पुनर्योजी टावर में स्विच किया जाता है (3).
बीडी 100+-300+
प्रीमियम प्रदर्शन और लागत-कुशलता
1 गुणात्मक सूखी सामग्री
• उच्च अवशोषण वाले सिलिका जेल डिसिकेंट को अन्य सुखाने वाले एजेंटों की तुलना में कम पुनः सक्रियण ऊर्जा की आवश्यकता होती है।
• पानी प्रतिरोधी निचली परत के साथ दो-परत सूखे पदार्थ का बिस्तर उच्च-प्रदर्शन वाली ऊपरी परत की रक्षा करता है।
• दबाव ओस बिंदु मानक के रूप में -40°C/-40°F (-70°C/-100°F वैकल्पिक) ।
• उच्च तापमान और अस्थायी अधिभार जैसी कठोर परिस्थितियों में भी लगातार प्रदर्शन प्रदान करने के लिए 30% तक अतिरिक्त सुखाने वाला।
2 स्टेनलेस स्टील के वाल्व
उच्च प्रदर्शन वाले स्टेनलेस स्टील के तितली वाल्वों के साथ एक्ट्यूएटर लंबे जीवनकाल सुनिश्चित करते हैं।
3 कम वाट घनत्व वाला हीटर
• स्टेनलेस स्टील का डिजाइन जीवनकाल बढ़ाता है।
• हीटर को एक ऊर्जा कुशल सेटअप के लिए एक अछूता पाइप में स्थापित किया जाता है।
• ऊष्मा हानि को और कम करने और समग्र दक्षता बढ़ाने के लिए एक विकल्प के रूप में अछूता पात्र उपलब्ध हैं (मानक -70 °C/-100 °F मॉडल पर) ।
4 फ्लैंग कनेक्शन के साथ जस्ती पाइप
• फ्लैंग पाइपिंग रखरखाव को सरल बनाती है और रिसाव के जोखिम को कम करती है।
• पाइप का आकार अधिकतम ऊर्जा बचत के लिए कम दबाव गिरावट सुनिश्चित करने के लिए अनुकूलित है।
5 फ़िल्टर
• एक पूर्व-फिल्टर तेल के संदूषण को रोकता है ताकि सुखाने वाले पदार्थ का जीवनकाल बढ़ सके।
• एक आफ्टर फिल्टर एयरनेट को सूखी धूल और नेटवर्क संदूषण से बचाता है।
• कम दबाव में गिरावट के लिए सीधे ड्रायर के इनलेट और आउटलेट पर लगाया जा सकता है।
• इकट्ठा करने और रखरखाव के लिए आसान। कोई अतिरिक्त पाइपिंग और फिल्टर कनेक्शन की आवश्यकता नहीं है।
6 उन्नत नियंत्रण और निगरानी प्रणाली
• आसान केबलिंग और सुरक्षा के लिए IP54 केबिन के अंदर लगाया गया।
• अधिकतम विश्वसनीयता सुनिश्चित करने के लिए सभी मापदंडों की निगरानी करता है।
7 ओस बिंदु पर निर्भर स्विचिंग
• वास्तविक दबाव ओस बिंदु निगरानी (हाइग्रोमीटर) ।
• दबाव ओस बिंदु (और अलार्म) ।
• सूखी मशीन अगले टावर पर तब ही स्विच करेगी जब सूखी सामग्री संतृप्त हो जाएगी, जैसा कि ओस बिंदु सेंसर द्वारा मापा गया है। इस चक्र समय विस्तार के दौरान सूखी मशीन कोई शुद्ध हवा का उपभोग नहीं करती है,जिसके परिणामस्वरूप ऊर्जा की खपत में महत्वपूर्ण कमी आती है.
8 मजबूत और कॉम्पैक्ट डिजाइन
• मानक फ्रेम, जिसमें आसान हैंडलिंग के लिए फोर्कलिफ्ट स्लॉट और लिफ्टिंग आंखें शामिल हैं।
• चौड़े बर्तन कम हवा की गति और अधिक संपर्क समय सुनिश्चित करते हैं।
• जहाजों को जोड़ने वाले फ्लैंग्स को ऊपरी और निचले गोले में एकीकृत किया गया है, जिससे इकाई की कुल ऊंचाई कम हो जाती है।
तकनीकी विनिर्देश
तकनीकी विनिर्देश
| प्रकार | शीतलन मोड | औसत बिजली की खपत |
इनपुट क्षमता 100 पीसीजी |
फिल्टर को छोड़कर दबाव में गिरावट | फ़िल्टर का आकार | आयाम ((L x W x H) | वजन | |||||||
| पूर्व फ़िल्टर | ||||||||||||||
| किलोवाट | एचपी | l/s | मी 3 /घंटा | सीएफएम | बार्स | पीएसआईजी |
0.01 μm 0.01 पीपीएम |
1 माइक्रोन | मिमी | इंच | किलो | इब्स | ||
| बीडी 100+ | शुद्ध करना | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 896 x 1855 | 45 x 35 x 73 | 394 | 869 |
| बीडी 150+ | शुद्ध करना | 3 | 4.0 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 511 | 1127 |
| बीडी 185+ | शुद्ध करना | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 547 | 1206 |
| बीडी 250+ | शुद्ध करना | 5.5 | 7.4 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1098 x 1969 | 57 x 43 x 78 | 689 | 1519 |
| बीडी 300+ | शुद्ध करना | 5.5 | 7.4 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1123 x 2006 | 56 x 44 x 79 | 777 | 1713 |
| BD 100+ZP | शून्य शुद्धिकरण | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 840 x 1690 | 45 x 33 x 67 | 346 | 763 |
| BD 150+ZP | शून्य शुद्धिकरण | 3.4 | 4.6 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 457 | 1008 |
| BD 185+ZP | शून्य शुद्धिकरण | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 496 | 1093 |
| BD 250+ZP | शून्य शुद्धिकरण | 6.4 | 8.6 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1002 x 1791 | 57 x 39 x 71 | 632 | 1393 |
| BD 300+ZP | शून्य शुद्धिकरण | 6.4 | 8.6 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1088 x 1828 | 56 x 43 x 72 | 736 | 1623 |
संदर्भ शर्तें BD +: ISO 7183 के अनुसार प्रदर्शन डेटाः2007.
कंप्रेसर हवा के प्रवेश का तापमानः 35°C/100°F.
इनलेट सापेक्ष आर्द्रताः 100%
संदर्भ शर्तें BD + ZP (शून्य शुद्धिकरण):
ISO 7183 के अनुसार प्रदर्शन डेटाः2007.
परिवेश का वायु तापमानः 25°C/77°F.
परिवेश वायु सापेक्ष आर्द्रताः 60%
| प्रकार |
