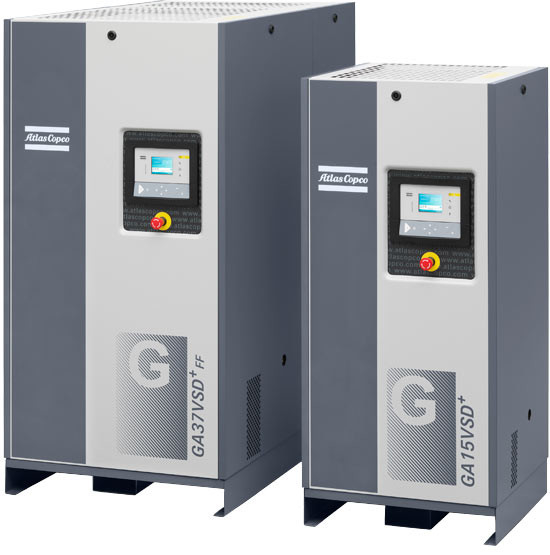

70kw एटलस जीए 75+वीएसडी, एटलस स्क्रू एयर कंप्रेसर आवृत्ति रूपांतरण

110kw Atlas Ga Vsd+75 रोटरी स्क्रू फ्रीक्वेंसी कन्वर्शन एयर कंप्रेसर

GA37-110 VSD+.pdf

एटलस जीए75 वीएसडी+ का नया क्रांतिकारी कंप्रेसर

अभिनव
एटलस ने कंप्रेसर निर्माण और प्रदर्शन में क्रांति ला दी है।
जीए 37-110 वीएसडी + में एक ऊर्ध्वाधर, कॉम्पैक्ट लेआउट है। यह मूल्यवान फर्श और कार्य स्थान बचाता है, रखरखाव पहुंच को आसान बनाता है, और सभी ग्राहकों के लिए स्वामित्व की कुल लागत को कम करता है।

विश्वसनीय
• हमारे नेओस इन्वर्टर को कंप्रेसर की विश्वसनीयता को अधिकतम करने के लिए आंतरिक रूप से विकसित किया गया है, जो धूल और अन्य कणों से अतिरिक्त सुरक्षा प्रदान करने के लिए बनाया गया है।
• पूरी तरह से संलग्न आवृत्ति ड्राइव और ड्राइव ट्रेन कठोरतम वातावरण में भी प्रदर्शन सुनिश्चित करती है।
• सिद्ध प्रौद्योगिकियों और मौजूदा घटकों के अद्वितीय संयोजन के आधार पर, एटलस के अनुभव और विशेषज्ञता द्वारा अनुकूलित रूप से एक साथ लाया गया।

चतुर
• Elektronikon® टच कंट्रोलर के कारण आसान निगरानी और रखरखाव।
• रखरखाव सूचनाएं और मशीन की स्थिति SMARTLINK ई-मेल या पाठ संदेशों के माध्यम से उपलब्ध हैं।
• आईएसओ 50001 के अनुपालन में आपकी मशीन के ऊर्जा प्रदर्शन पर अनुकूलित रिपोर्ट।

1

आंतरिक स्थायी चुंबक (iPM) मोटर
• तेल से ठंडा मोटर।
• सभी गति और परिवेश की स्थितियों के लिए इष्टतम शीतलन।
• बेल्जियम में आंतरिक रूप से डिजाइन किया गया।
• तेल-चिकित्सीय मोटर लेयरिंगः कोई (पुनः) तेल नहीं, बढ़ी हुई
समय।
• IP66: दबाव से सुरक्षित।
• स्थायी चुंबक।
2
नया कंप्रेसर तत्व
• रोटर प्रोफाइल में नया सुधार।
• दबाव में कमी।
• इन और आउट पोर्टल का अनुकूलन।
3
प्रत्यक्ष ड्राइव
• ऊर्ध्वाधर डिजाइन, कम भाग।
• तेल से ठंडा, दबाव से सुरक्षित।
• कोई गियर या बेल्ट नहीं, कोई शाफ्ट सील नहीं।

4

इनलेट फ़िल्टर
• भारी कार्य।
• हर 4,000 घंटे में रखरखाव।
• दबाव गिरावट संकेतक।

5

रेडियल पंखे
• संकुचित।
• कम शोर स्तर।
• अनुकूलित शीतलन के लिए उच्च क्षमता।
6
क्लासिक कूलर डिजाइन
• एकीकृत जल पृथक्करण
• तेल/हवा कूलर अलग से रखें।
• रखरखाव के लिए आसान पहुंच।
7
नवोन्मेषी नियोस इन्वर्टर
• एटलस के इन-हाउस डिज़ाइन किए गए इन्वर्टर अब आईपीएम मोटर्स को भी नियंत्रित करते हैं।
• IP5x सुरक्षा।
• कठोर परिस्थितियों में भी समस्या मुक्त संचालन के लिए मजबूत एल्यूमीनियम आवरण।
• कम घटक: कॉम्पैक्ट, सरल और उपयोगकर्ता के अनुकूल।
8
एकीकृत ड्रायर
• अतिरिक्त कॉम्पैक्ट पदचिह्न।
• रेफ्रिजरेंट R410A।
9
इलेक्ट्रॉनिकन ®
स्पर्श नियंत्रक
• चेतावनी संकेतों, कंप्रेसर बंद करने और रखरखाव कार्यक्रम के साथ उच्च तकनीक नियंत्रक।
• उपयोग करने में आसान और कठिन परिस्थितियों में प्रदर्शन करने के लिए डिज़ाइन किया गया।
• वायु प्रणाली के प्रदर्शन और ऊर्जा की बचत को अधिकतम करने के लिए मानक SMARTLINK दूरस्थ निगरानी।
• वैकल्पिक बहु कंप्रेसर नियंत्रण (2, 4 या 6 कंप्रेसर) ।
10
सेन्टीनेल वाल्व
• हवा के अंत के प्रवेश प्रवाह को अनुकूलित करता है।
• कोई ब्लो-ऑफ नुकसान नहीं।
• पूर्ण एल्यूमीनियम डिजाइनः रखरखाव मुक्त।

11

वीएसडी + नियो कक्ष
• वीएसडी + रिलैण्ड मशीनों से बेहतर है।
• विद्युत घटकों को ठंडा रखा जाता है, जिससे उनका जीवनकाल बढ़ जाता है।
• आईपीएम तकनीक वाले मोटर्स के लिए समर्पित ड्राइव।
• अलग-अलग डिब्बे में इन्वर्टर का हीट डिस्पैशन।

50% औसत ऊर्जा बचत के लिए वीएसडी +

एटलस की जीए वैरिएबल स्पीड ड्राइव + (वीएसडी +) तकनीक मोटर की गति को स्वचालित रूप से समायोजित करके हवा की मांग से निकटता से मेल खाती है।आईपीएम (स्थायी चुंबक) मोटर के अभिनव डिजाइन के साथ संयुक्त, इसका परिणाम औसत ऊर्जा बचत 50% और एक कंप्रेसर के जीवन चक्र लागत में औसत 37% की कमी है।

एटलस वैरिएबल स्पीड ड्राइव + तकनीक क्यों?
• व्यापक प्रवाह सीमा (20-100%) के साथ औसतन 50% ऊर्जा बचत।
• एकीकृत Elektronikon ® टच कंट्रोलर मोटर की गति और उच्च दक्षता वाले आवृत्ति इन्वर्टर को नियंत्रित करता है।
• ऑपरेशन के दौरान निष्क्रिय समय या ब्लो-ऑफ नुकसान का कोई व्यर्थ नहीं।
• कंप्रेसर को पूरी प्रणाली के दबाव में बिना उतारने की आवश्यकता के चालू/बंद किया जा सकता है।
• स्टार्ट-अप के दौरान पीक करंट दंड को समाप्त करता है।
• कम सिस्टम दबाव के कारण सिस्टम रिसाव को कम करता है।
• ईएमसी दिशानिर्देशों (2004/108/ईजी) का अनुपालन।
* एक स्वतंत्र ऊर्जा लेखा परीक्षा एजेंसी द्वारा किए गए माप के आधार पर, निश्चित गति वाले कंप्रेसरों की तुलना में।

विनिर्देश
