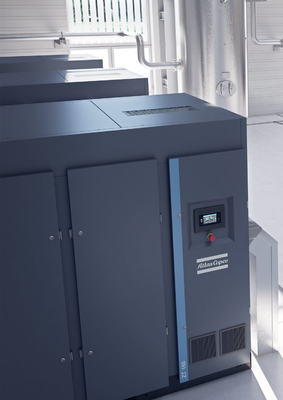

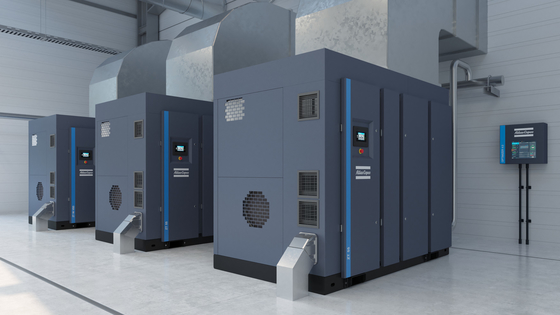

एटलस कोप्को तेल मुक्त पेंच हवा कंप्रेसर ZT/ZR 55-90 ((VSD) ((FF) ऊर्जा सुरक्षित

तेल रहित घुमावदार पेंच कंप्रेसर

ZR/ZT 55-90 (VSD) (FF)

ऊर्जा दक्षता, सुरक्षा और विश्वसनीयता में मानक स्थापित करना
बेहतर उत्पादकता के लिए सबसे छोटा रास्ता उचित गुणवत्ता की हवा की निरंतर आपूर्ति बनाए रखते हुए परिचालन लागत को कम करना है।एटलस कॉपको की Z कंप्रेसर श्रृंखला प्रभावी ऊर्जा बचत पर केंद्रित है, उत्पाद की सुरक्षा सुनिश्चित करना केवल तेल मुक्त मशीनें 100% के लिए प्रदूषण के जोखिम को बाहर करती हैं और 24 घंटे की अधिकतम विश्वसनीयता की गारंटी देती हैं।वर्ष-दर-वर्ष, न्यूनतम रखरखाव लागत, कम सेवा हस्तक्षेप और लंबे ओवरहाल अंतराल के साथ।

लाभः

तेल मुक्त वायु प्रौद्योगिकी के विकास में अग्रणी

आईएसओ 8573-1 क्लास 0 प्रमाणन का अर्थ है, हमारे उत्पादों के संपीड़ित हवा को दूषित करने का शून्य जोखिम।इसका मतलब यह है कि हम तेल मुक्त उत्पादों से तेल संदूषण के कारण आपकी कंपनी की कठिन अर्जित पेशेवर प्रतिष्ठा को नुकसान नहीं पहुंचाएंगे.

अधिकतम ऊर्जा दक्षता
ZR/ZT के बेहतर तेल मुक्त पेंच तत्व उच्च मुक्त वायु वितरण (FAD) के साथ सबसे कम ऊर्जा खपत का इष्टतम संयोजन प्रदान करते हैं।कम दबाव की गिरावट और एक अत्यंत कुशल ड्राइव ट्रेन के परिणामस्वरूप सबसे अधिक कंप्रेसर पैकेज दक्षता.

सबसे पूर्ण पैकेज

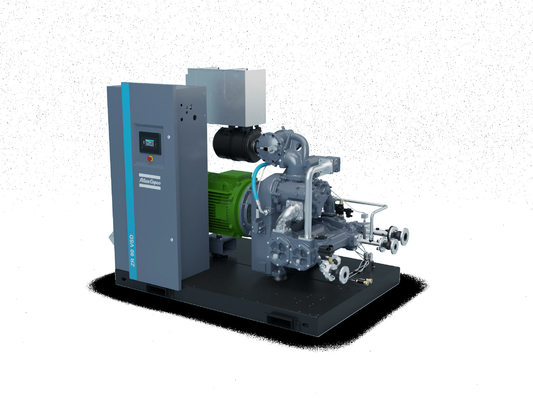

ZR/ZT कंप्रेसर के साथ, एटलस कॉप्को छिपी हुई लागत के बिना एक बेहतर समाधान प्रदान करता है। पूरी तरह से एकीकृत, उपयोग के लिए तैयार पैकेज में आंतरिक पाइपिंग, कूलर, मोटर,स्नेहन और नियंत्रण प्रणाली. फुल फीचर संस्करण में एक निर्दोष अंतिम उत्पाद के लिए एक आईएमडी अनुशोषण ड्रायर भी शामिल है। स्थापना त्रुटि मुक्त है, कमीशन समय कम है और किसी भी बाहरी उपकरण हवा की आवश्यकता नहीं है।आप बस प्लग और रन.

वैश्विक उपस्थिति - स्थानीय सेवा

Our aftermarket product portfolio is designed to add maximum value for our customers by ensuring the optimum availability and reliability of their compressed air equipment with the lowest possible operating costsहम अपनी व्यापक सेवा संगठन के माध्यम से इस पूर्ण सेवा गारंटी प्रदान करते हैं, जिससे संपीड़ित वायु में अग्रणी स्थिति बनी रहती है।

अपनी प्रणाली का अनुकूलन करें
ZR/ZT के साथ, एटलस कॉपको एक सर्व-इन-वन मानक पैकेज प्रदान करता है जिसमें नवीनतम तकनीक को अंतिम डिजाइन में शामिल किया गया है।अपने ZR / ZT के प्रदर्शन को और अधिक अनुकूलित करने के लिए या बस इसे अपने विशिष्ट उत्पादन वातावरण के अनुरूप करने के लिए, वैकल्पिक विशेषताएं उपलब्ध हैं।

प्रवाह सारणी
प्रक्रिया प्रवाह, तेल प्रवाह और शीतलन प्रवाह - चरण दर चरण

1. निस्पंदन और पहला संपीड़न

हल्का नीला प्रवाह हवा का प्रतिनिधित्व करता है। हवा को इनलेट फिल्टर के माध्यम से कंप्रेसर में खींचा जाता है जहां हवा को साफ किया जाता है।फिर एकीकृत ब्लो-ऑफ वाल्व के साथ थ्रॉटल वाल्व के माध्यम से गुजरता है जो लोड और अनलोड विनियमन का ध्यान रखता है.
पहले संपीड़न चरण में वायु दबाव को मध्यवर्ती दबाव तक बढ़ाया जाता है जिसके बाद वायु को इंटर-कूलर में ठंडा किया जाता है।

2. शीतलन और दूसरा संपीड़न

इंटर-कूलर के बाद हवा उच्च दबाव चरण में प्रवेश करने से पहले नमी पृथक्करण प्रणाली से गुजरती है। उच्च दबाव चरण में दबाव को अंतिम दबाव तक लाया जाता है।

3ठंडा करना और सूखाना

उच्च दबाव चरण के बाहर निकलने वाली हवा दो भागों में विभाजित होती है।एक भाग एकीकृत चेक वाल्व के साथ पल्सशन डिमपर के माध्यम से बाद में ठंडा करने के लिए जाता है जहां यह ठंडा हो जाता है और नमी अलग और खाली कर दिया जाता हैदूसरा भाग सीधे हीट कम्प्रेशन एमडी ड्रायर के पुनरुत्पादन क्षेत्र में जाता है।
सूखी के पुनरुत्पादन क्षेत्र में गर्म हवा अवशोषण ड्रम को पुनर्जीवित करती है जिसके बाद यह पुनरुत्पादन कूलर से गुजरती है जहां इसे ठंडा किया जाता है और नमी को अलग किया जाता है और निकाला जाता है. The cold air coming from the regeneration section is then mixed with the cold air from the after-cooler in the nozzle-ejector system before passing through the drying section of the adsorption drum where the moisture is removedसूखी हवा आउटलेट कनेक्शन फ्लैंग्स के माध्यम से कंप्रेसर को छोड़ देती है।

4तेल प्रवाह

The yellow flow is the oil path within the compressor where the oil pump sucks oil from the oil sump and pumps it through the oil cooler and a high efficiency filter to give cool clean oil to the bearings and the gears; तब तेल वापस गियर हेल में बहता है।

तकनीकी विनिर्देश
ZRZT 55-90 (VSD) (FF) से डेटा
