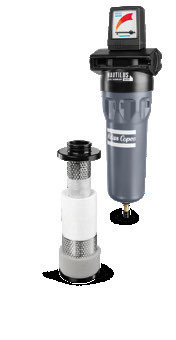

दो में एक संपीड़ित हवा फिल्टर UD+सीरीज एटलस 16 बार तेल कोलसेटिंग

एटलस यूडी+ सीरीज कंप्रेस्ड एयर फिल्टर हाई परफॉर्मेंस टू-इन-वन ऑयल कोएलेसिंग फिल्टर

हमारी कैटलॉग खोलने के लिए क्लिक करें:Filters+antwerp+leaflet+EN+2935093245+20210602.pdf...

सर्वोच्च ऊर्जा बचत के साथ टू-इन-वन ऑयल कोएलेसिंग फिल्टर

यूडी+ फिल्टर आपके निवेश, उपकरण और प्रक्रियाओं की सुरक्षा के लिए आपके कंप्रेस्ड एयर स्ट्रीम में तेल एयरोसोल, गीली धूल और पानी की बूंदों को कुशलता से कम करते हैं। यूडी+ दो निस्पंदन चरणों (डीडी+ और पीडी+) को एक में जोड़ता है, जो विविध अनुप्रयोगों की उच्च-गुणवत्ता आवश्यकताओं को पूरा करने और अंतिम ऊर्जा बचत प्रदान करने के लिए एक अनूठी तकनीक है।

आपके लाभ

40% ऊर्जा बचत
पारंपरिक फिल्टर संयोजन की तुलना में 40% कम दबाव ड्रॉप 40% अधिक ऊर्जा दक्षता का परिणाम है।
शुद्ध हवा
यूडी+ फिल्टर के मोटे फिल्टर पैकेज के कारण, लाइन में दो फिल्टर का उपयोग करने से प्राप्त हवा की शुद्धता समान होती है।
जगह बचाएं
टू-इन-वन निस्पंदन अवधारणा स्थापना स्थान और जटिलता को कम करती है, जिससे यूडी+ फिल्टर उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त हो जाते हैं जहां जगह एक प्रीमियम पर है।
पैसा बचाएं
महत्वपूर्ण लागत बचत का आनंद लेने के लिए यूडी+ फिल्टर स्थापित करें

प्रदर्शन

                                                                       यूडी+
संदूषक                                          तेल एयरोसोल/गीली धूल
परीक्षण विधि                                          ISO 8573-2:2007, ISO 12500-1:2007
अधिकतम तेल कैरी-ओवर (mg/m³)*                 0.0009
गीला दबाव ड्रॉप (mbar)                               245
एलिमेंट सर्विस                         4,000 ऑपरेटिंग घंटे या 1 वर्ष के बाद
इससे पहले                                          पानी का पृथक्करण

* इनलेट तेल सांद्रता = 10 mg/m³. तेल = तेल एयरोसोल और तरल।

सुधार कारक
इनलेट दबाव (बार)  1 2 3 4 5 6 7 8 10 12 14 16
इनलेट दबाव (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
सुधार कारक     0.38 0.53 0.65 0.75 0.83 0.92 1.00 1.06 1.20 1.31 1.41 1.50

उदाहरण
• कार्यशील दबाव 3 बार(g), संपीड़ित हवा का प्रवाह 35 l/s।
• कार्यशील दबाव पर क्षमता प्राप्त करने के लिए आवश्यक कार्यशील दबाव पर संबंधित सुधार कारक के साथ चयनित फिल्टर की नाममात्र क्षमता को गुणा करें:
- आकार 45+: 45 l/s * 0.65 = 29 l/s => 45+ फिल्टर आकार पर्याप्त बड़ा नहीं है।
- आकार 60+: 60 l/s * 0.65 = 39 l/s => 60+ फिल्टर आकार वह आकार है जिसे चुनना है।

विकल्प
• श्रृंखला में आसान माउंटिंग के लिए फिल्टर कनेक्शन किट (9-550 l/s)।
• दीवार माउंटिंग किट स्थापना को सरल बनाता है (9-550 l/s)।
• त्वरित युग्मन फिल्टर को नाली या तेल/पानी विभाजक से जोड़ता है।
• विभेदक दबाव गेज में लगे वोल्टेज-मुक्त संपर्क, कारतूस प्रतिस्थापन का दूरस्थ संकेत देने के लिए।
• EWD इलेक्ट्रॉनिक नाली बिना संपीड़ित हवा के नुकसान और एक अलार्म फ़ंक्शन के साथ (EWD आकार 9 + - 550 + , 850 + T और 1100 + T पर वैकल्पिक है; आकार 550 + F और बड़े पर मानक)।

प्रमाणीकरण
• ISO 8573-2:2007
• ISO 12500-1:2007
