उत्पाद विवरण:
|
| सामग्री: | एल्यूमीनियम मिश्र धातु | मॉडल: | सीडी25-260 |
|---|---|---|---|
| ब्रांड: | एटलस | कूलिंग मोड: | पर्ज या शून्य पर्ज |
| दबाव में गिरावट: | 0.2 बार(ई) 2.9 पीएसआईजी | वाल्व: | स्टेनलेस स्टील वाल्व |
| प्रमुखता देना: | सीडी25 देसीकैंट एयर ड्रायर,सीडी260 देसीकैंट एयर ड्रायर,Desiccant Atlas CD25 |
||

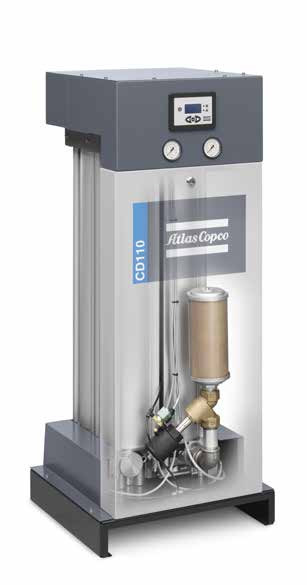

ATLAS CD25-260 DESICCANT एयर ड्रायर वायु उपचार
हमारी सूची खोलने के लिए क्लिक करेंःसुखानेवाला + सुखानेवाला + एंटवर्प + पर्चा + EN + 2935093945.pdf...
सुखाने वाले कैसे काम करते हैं?
सूखे पदार्थ के सुखाने में सूखे पदार्थ से भरे दो टावर होते हैं। गीली संपीड़ित हवा सीधे पदार्थ के माध्यम से गुजरती है, जो नमी को अवशोषित करती है।सूखी सामग्री को सूखने से पहले सीमित अवशोषण क्षमता होती हैइसलिए ट्विन टावर का डिजाइन है. जबकि एक टावर हवा को सूख रहा है, दूसरा पुनर्जीवित हो रहा है.
एटलस दो प्रकार के ड्रेसर प्रदान करता है, ब्लोअर (शून्य) प्यूरीज ड्रेसर की BD+ श्रृंखला और हीटलेस ड्रेसर सीडी ((+) श्रृंखला। अंतर उनकी पुनर्जनन प्रक्रिया में निहित है।
1सूखना
गीली संपीड़ित हवा निचले से ऊपर की ओर एडसॉर्बेंट डिसिकेंट के माध्यम से ऊपर की ओर बहती है (1).
2पुनर्जन्म
बिना गर्मी के सुखाने वाले ¢ सीडी+:
सुखाने के टावर के आउटलेट से सूखी हवा को वायुमंडलीय दबाव तक विस्तारित किया जाता है और संतृप्त सुखाने वाले के माध्यम से भेजा जाता है, जिससे अवशोषित नमी बाहर निकलती है (2 और 4) ।
अवशोषण के बाद, ब्लो-ऑफ वाल्व को बंद कर दिया जाता है और पोत को फिर से दबाव में रखा जाता है।
ब्लोअर (शून्य) प्यूरीज ड्रेसिंकेंट ड्रायर ️ BD+:
ब्लोअर (5) परिवेश की हवा लेता है और उसे बाहरी हीटर (6) के माध्यम से उड़ाता है। फिर गर्म हवा को संतृप्त सुखाने वाले पदार्थ (2) के माध्यम से भेजा जाता है, जिससे अवशोषित नमी बाहर निकल जाती है।
3शीतलन (बीडी+)
शुद्धिकरण के साथ बीडी+:
हीटिंग चरण के बाद, सूखी हवा को सूखी हवा के विस्तार से ठंडा किया जाता है।
गर्म पुनः सक्रिय टावर।
शून्य शुद्धिकरण के साथ बीडी+:
हीटिंग चरण के बाद, ब्लोअर परिवेश की हवा लेता है और उसे नीचे से ऊपर तक पुनः सक्रिय टावर के माध्यम से भेजता है।
4स्विच करना
पुनर्योजीकरण के बाद, सूखने से संतृप्त टावर से पुनर्योजी टावर में स्विच किया जाता है (3).
सीडी 25-260 प्रतिस्पर्धी निवेश और उत्कृष्ट विश्वसनीयता
1. विश्वसनीय संचालन
100% वायु प्रवाह के निरंतर संचालन में विश्वसनीयता के लिए डिज़ाइन किया गया, जबकि बाजार पर अधिकांश ड्रायर केवल 70% से 80% पर काम करने के लिए बनाए गए हैं।इसमें मानक के रूप में -20°C/-5°F या -40°C/-40°F का निरंतर दबाव घटने का बिंदु शामिल हैदबाव ओस बिंदु को मौसमी या आवेदन परिवर्तनों के लिए भी समायोजित किया जा सकता है।
2. अद्वितीय जनरेटर / वाल्व डिजाइन
• बड़ी पाइप व्यास ऊर्जा की बचत के लिए दबाव में कमी को कम करती है।
• इलेक्ट्रॉनिक रूप से संचालित 3/2 वाल्व ब्रेकडाउन के जोखिम को कम करता है और वायु प्रवाह में उतार-चढ़ाव के दौरान विश्वसनीय नियंत्रण प्रदान करता है। इस नए डिजाइन के साथ,जहाज स्विचिंग असहज परिस्थितियों में भी निर्दोष रूप से काम करता है.
• सेवा उद्घाटन वाल्व प्रणाली के चलती भागों की आसान सेवा सुनिश्चित करते हैं।
• स्मार्ट फिल्टर डिजाइन दबाव में गिरावट, पुनरुद्धार समय और ऊर्जा की खपत को कम करता है। इसकी 'स्विरल' तकनीक वायु प्रवाह के इष्टतम वितरण को सुनिश्चित करती है और सुखाने की सामग्री के पहनने को कम करती है।
3,उन्नत नियंत्रण और निगरानी प्रणाली
• 23 भाषाओं में चार पंक्तियों का डिस्प्ले।
• सेवा अलार्म और सामान्य अलार्म रिले।
• अधिकतम विश्वसनीयता सुनिश्चित करने के लिए सभी मापदंडों की निगरानी करता है।
• कंप्रेसर के साथ सिंक्रनाइज़ेशन की अनुमति देता है, जब कंप्रेसर चालू/बंद हो जाता है।
• सेवा संकेत (4,000, 8,000 और 40,000 घंटे) और चेतावनी।
• वैकल्पिक दबाव ओस बिंदु सेंसर ओस बिंदु निर्भर स्विचिंग के लिए।
4. सेवा और रखरखाव के अनुकूल
• सुखाने वाले बैगों से अवशोषक सामग्री के बहने के बिना तेजी से प्रतिस्थापन की अनुमति मिलती है।
• एक स्प्रिंग बैग को कवर करती है ताकि दबाव धड़कनों के कारण डिसिकेंट की गति से क्षति को रोका जा सके।5 संलग्न फिल्टर
• एक टिकाऊ पीडी प्री-फिल्टर तेल के संदूषण को रोकता है ताकि सुखाने वाले पदार्थ का जीवनकाल बढ़ सके और इसे वायु पाइपलाइन में स्थापित करने के लिए शामिल किया गया है।
• एक डीडीपी आफ्टर फिल्टर एयरनेट को डिसिकेंट धूल और नेटवर्क संदूषण से बचाता है और इसे एयर पाइप में स्थापित करने के लिए शामिल किया गया है।
• हवा के पाइप में स्थापित किया जाना है।
• इकट्ठा करने और बनाए रखने में आसान।
6। नोजल शुद्ध सेट
सबसे कम शुद्ध हवा की खपत के लिए पुनरुत्पादन दबाव को अनुकूलित करने में लचीलापन प्रदान करता है। मानक 7 बार है; 4 और 10 बार नोजल अलग-अलग भागों के रूप में आते हैं।
7, उन्नत विकल्प
• दबाव ओस बिंदु सेंसर के लिए आवश्यक ओस बिंदु निर्भर स्विचिंग।
• दीवार माउंटिंग किट।
तकनीकी विनिर्देश
| प्रकार |
आईएसओ 8573-1 |
दबाव ओस बिंदु |
इनपुट क्षमता 100 पीसीजी |
फिल्टर को छोड़कर दबाव में गिरावट | फ़िल्टर का आकार | आयाम ((L x W x H) | वजन | |||||||
| पूर्व फ़िल्टर | ||||||||||||||
| °C | °F | l/s | मी 3 /घंटा | सीएफएम | बार्स | पीएसआईजी |
0.01 μm 0.01 पीपीएम |
1 माइक्रोन | मिमी | इंच | किलो | इब्स | ||
| सीडी 25 | [-:2:-] | -40 | -40 | 25 | 90 | 53 | 0.03 | 0.44 | पीडी25 | डीडीपी25 | 401 x 620 x 1070 | 15.8 x 24.4 x 42.1 | 87 | 192 |
| सीडी 35 | [-:2:-] | -40 | -40 | 35 | 126 | 74 | 0.06 | 0.86 | पीडी45 | डीडीपी45 | 401 x 620 x 1115 | 15.8 x 24.4 x 43.9 | 88 | 194 |
| सीडी 45 | [-:2:-] | -40 | -40 | 45 | 162 | 95 | 0.11 | 1.55 | पीडी45 | डीडीपी45 | 401 x 620 x 1285 | 15.8 x 24.4 x 506 | 89 | 218 |
| सीडी 55 | [-:2:-] | -40 | -40 | 55 | 198 | 117 | 0.17 | 2.48 | पीडी65 | डीडीपी65 | 401 x 620 x 1465 | 15.8 x 24.4 x 57.7 | 114 | 251 |
| सीडी 65 | [-:2:-] | -40 | -40 | 65 | 234 | 138 | 0.25 | 3.64 | पीडी65 | डीडीपी62 | 401 x 620 x 1615 | 15.8 x 24.4 x 636 | 124 | 273 |
| सीडी 90 | [-:2:-] | -40 | -40 | 90 | 324 | 191 | 0.11 | 1.55 | पीडी90 | डीडीपी90 | 571 x 620 x 1285 | 22.5 x 24.4 x 506 | 165 | 364 |
| सीडी 110 | [-:2:-] | -40 | -40 | 110 | 396 | 233 | 0.17 | 2.48 | पीडी160 | DDp160 | 571 x 620 x 1465 | 22.5 x 24.4 x 57.7 | 197 | 434 |
| सीडी 130 | [-:2:-] | -40 | -40 | 130 | 468 | 275 | 0.25 | 3.64 | पीडी160 | DDp160 | 571 x 620 x 1615 | 22.5 x 24.4 x 636 | 211 | 465 |
| सीडी 165 | [-:2:-] | -40 | -40 | 165 | 594 | 350 | 0.45 | 6.48 | पीडी215 | DDp215 | 571 x 620 x 1695 | 22.5 x 24.4 x 667 | 245 | 540 |
| सीडी 195 | [-:2:-] | -40 | -40 | 195 | 702 | 413 | 0.25 | 3.64 | पीडी215 | DDp215 | 738 x 620 x 1615 | 29.1 x 24.4 x 636 | 298 | 657 |
| सीडी 260 | [-:2:-] | -40 | -40 | 260 | 936 | 551 | 0.49 | 7.16 | पीडी265 | DDp265 | 738 x 620 x 1915 | 29.1 x 24.4 x 754 | 328 | 723 |
संदर्भ शर्तें BD +: ISO 7183 के अनुसार प्रदर्शन डेटाः2007.
कंप्रेसर हवा के प्रवेश का तापमानः 35°C/100°F.
इनलेट सापेक्ष आर्द्रताः 100%
संदर्भ शर्तें BD + ZP (शून्य शुद्धिकरण):
ISO 7183 के अनुसार प्रदर्शन डेटाः2007.
परिवेश का वायु तापमानः 25°C/77°F.
परिवेश वायु सापेक्ष आर्द्रताः 60%
