उत्पाद विवरण:
|
| मशीन का प्रकार: | तेल इंजेक्शन पेंच हवा कंप्रेसर | मॉडल: | G26VSD+ एफएफ |
|---|---|---|---|
| ड्रायर: | बिल्ट-इन ड्रायर | क्षमता एफएडी: | 14.5 ~ 85.8 एल / एस |
| मोटर शक्ति: | 26 किलोवाट | कामकाजी दबाव: | 4 ~ 12.5 बार |
| प्रमुखता देना: | G26VSD ऑयल इंजेक्टेड रोटरी स्क्रू एयर कंप्रेसर,26kw ऑयल इंजेक्टेड रोटरी स्क्रू एयर कंप्रेसर,VSD एटलस एयर कंप्रेसर |
||

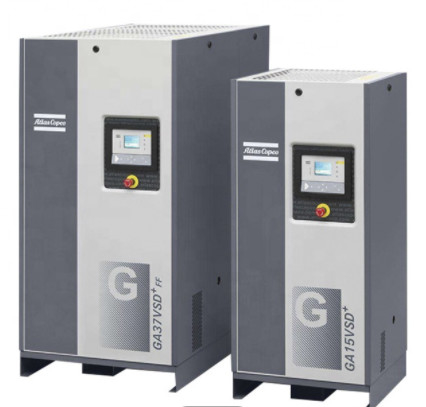

वीएसडी एयर कंप्रेसर एटलस G26VSD+ FF 26kw स्क्रू तेल इंजेक्शन अंतर्निहित ड्रायर
GA37-110 VSD+.pdf
कंप्रेसर दक्षता में एक नया मानक
अभिनव
GA26VSD + कंप्रेसर एटलस द्वारा डिजाइन एक लीक मुक्त ड्राइवट्रेन से लैस हैं। यह एक पेटेंट वैक्यूम एजेक्टर सिस्टम (वीईएस) पर निर्भर करता है,जो GA 30-75 VSD तेल इंजेक्शन कंप्रेसर में तेल रिसाव से बचाता है.
स्मार्ट और बुद्धिमान
• एयर कंप्रेसर के लिए अद्वितीय इन्वर्टर।
• एटलस द्वारा विकसित एक एकीकृत ग्राफिक नियंत्रक, विभिन्न परिचालन स्थितियों के अनुकूल नियंत्रण तर्क के साथ।
• सिद्ध प्रदर्शन और कुशल सामग्री उपयोग के साथ मॉड्यूलर डिजाइन।
कुशल
• निश्चित गति वाले कंप्रेसरों की तुलना में औसत 10% कम विशिष्ट ऊर्जा आवश्यकता (SER) । आम तौर पर कम से कम 35% कम ऊर्जा की खपत होती है।
• IE4 के बराबर स्थायी चुंबक मोटर के साथ एक प्रत्यक्ष ड्राइव के माध्यम से दक्षता के नुकसान को कम करना।
• दबाव और वायु हानि को कम करने के लिए सेंटिनल वाल्व के उपयोग के माध्यम से हवा के अंत में अनुकूलित इनलेट प्रवाह।
अंतर्निहित ड्रायर
• सूखने की मशीन के साथ, ग्राहक को धन की बचत करने में मदद कर सकता है, और अधिक विश्वास।
विश्वसनीय
• कम रखरखावः वैक्यूम एजेक्टर सिस्टम (वीईएस) जीए 30 -75 वीएसडी के लिए एक लीक मुक्त प्रणाली बनाता है।
• भागों का अधिकतम उपयोग सुनिश्चित करने के लिए मॉड्यूलर डिजाइन के साथ सिद्ध स्थायित्व।
• कठोर वातावरण में विश्वसनीय प्रदर्शन के लिए डब्ल्यू-फिन कूलर।
बुद्धिमान, स्मार्ट GA26VSD + FF के अंदर
आंतरिक स्थायी चुंबक (आईपीएम) मोटर
• बहुत उच्च दक्षता: IE4 को बराबर करना
• ऑयल द्वारा इष्टतम शीतलन के लिए कॉम्पैक्ट, अनुकूलित डिजाइन
• IP55 (GA 7-22VSD के लिए), IP66 (GA 30-75VSD के लिए)
• कोई शीतलन वायु प्रवाह की आवश्यकता नहीं है
• तेल युक्त मोटर
तत्व
• एटलस द्वारा बनाया गया
• मजबूत और चुप
• उच्च दक्षता
प्रत्यक्ष ड्राइव
• गियर या बेल्ट की दक्षता में कोई कमी नहीं
• कॉम्पैक्टः 30% कम पदचिह्न
डब्ल्यू-फिन शीतलन प्रणाली
• डब्ल्यू-फिन कूलर कठोर परिस्थितियों में विश्वसनीय है
• अक्षीय पंखा शीतलक के प्रदर्शन को बढ़ाता है
Elektronikon ® नियंत्रक
• एकीकृत स्मार्ट एल्गोरिदम सिस्टम दबाव और ऊर्जा की खपत को कम करते हैं
• चेतावनी संकेत, रखरखाव अनुसूची और ऑनलाइन स्थिति दृश्य
• प्रमुख मापदंडों (दिन, सप्ताह, माह) और 32 भाषा सेटिंग्स का ग्राफिक प्रदर्शन
विनिर्देश
| कंप्रेसर प्रकार |
दबाव भिन्नता (बार) |
अधिकतम कार्य दबाव कार्यस्थल |
क्षमता FAD* | स्थापित मोटर शक्ति | शोर स्तर** |
वजन कार्यस्थल |
वजन कार्यस्थल अंतर्निहित ड्रायर |
|||
| बार्स | पीएसआईजी | l/s | m3/मिनट | सीएफएम | क्वि | डीबी ((ए) | किलो | किलो | ||
| G26VSD+ FF | 4 | 4 | 58 | 14.8 ~ 85.8 | 0.89 ~ 5.15 | 31.3~181.8 | 26 | 67 | 373 | 490 |
| 7 | 7 | 102 | 14.8 ~ 85.3 | 0.89 ~ 5.12 | 30.7~180.7 | 26 | 67 | 373 | 490 | |
| 9.5 | 9.5 | 138 | 16.9 ~ 77.9 | 1.01~4.68 | 35.7 ~ 165.1 | 26 | 67 | 373 | 490 | |
| 12.5 | 12.5 | 181 | 16.3~64.1 | 0.98~3.85 | 34.6 ~ 135.8 | 26 | 67 | 373 | 490 | |
35% से अधिक ऊर्जा बचत के लिए वीएसडी
एटलस जीए वैरिएबल स्पीड ड्राइव तकनीक स्वचालित रूप से हवा की मांग से मेल खाती है
मोटर की गति को समायोजित करना। इससे लोड/अनलोडिंग मशीनों की तुलना में औसतन 35% ऊर्जा की बचत होती है
एटलस वैरिएबल स्पीड ड्राइव तकनीक क्यों चुनें?
• व्यापक प्रवाह सीमा के साथ औसत 35% से अधिक ऊर्जा बचत (GA 30-75 VSD के लिए 25-100%)
• एकीकृत इलेक्ट्रॉनिकॉन ® टच कंट्रोलर मोटर की गति को नियंत्रित करता है
• अद्वितीय NEOS इन्वर्टर (GA -75VSD के लिए)
• तेल से ठंडा iPM मोटर का मतलब है कि कंप्रेसर को बिना किसी आवश्यकता के पूर्ण सिस्टम दबाव के तहत चालू/बंद किया जा सकता है
• स्टार्टअप के दौरान पीक करंट दंड को समाप्त करता है
निगरानी और नियंत्रण में एक कदम आगे
अगली पीढ़ी की इलेक्ट्रॉनिकॉन ® ऑपरेटिंग सिस्टम नियंत्रण और निगरानी सुविधाओं की एक विस्तृत विविधता प्रदान करती है जो आपको अपने कंप्रेसर की दक्षता और विश्वसनीयता में वृद्धि करने की अनुमति देती है।ऊर्जा दक्षता को अधिकतम करने के लिए, इलेक्ट्रॉनिकॉन ® मुख्य ड्राइव मोटर को नियंत्रित करता है और पूर्वनिर्धारित और संकीर्ण दबाव बैंड के भीतर सिस्टम दबाव को नियंत्रित करता है।
SMARTLINK*: डेटा निगरानी कार्यक्रम
• रिमोट मॉनिटरिंग सिस्टम जो आपको अपनी संपीड़ित वायु प्रणाली को अनुकूलित करने और ऊर्जा और लागत बचाने में मदद करता है।
• आपके संपीड़ित वायु नेटवर्क की पूरी जानकारी प्रदान करता है।
• आपको पहले से चेतावनी देकर संभावित समस्याओं का अनुमान लगाता है।
* अधिक जानकारी के लिए अपने स्थानीय बिक्री प्रतिनिधि से संपर्क करें।
बाद का कूलर
इस बिंदु पर संपीड़ित हवा अभी भी बहुत गर्म है, लगभग 80 डिग्री सेल्सियस। संपीड़ित हवा को अब कंप्रेसर छोड़ने से पहले बाद के कूलर द्वारा ठंडा किया जाता है।कूलर के बाद हवा का तापमान लगभग 25 से 40 डिग्री सेल्सियस है.
हवा के ठंडा होने के कारण बहुत सारा जल वाष्प बाद के कूलर के अंदर घनीभूत हो गया है।यह पानी संपीड़ित हवा के साथ कंप्रेसर के हवा के आउटलेट की ओर ले जाया जाता है.
बेशक हम अपने संपीड़ित हवा प्रणाली में इतना पानी नहीं चाहते हैं।
नमी का जाल
इस कारण से, एक जल जाल (जिसे नमी जाल, नमी विभाजक या संघनक जाल भी कहा जाता है) ।
यह यांत्रिक या विद्युत संस्करण हो सकता है। संघनक जाल मूल रूप से पानी को संपीड़ित हवा से अलग करता है। पानी को एक छोटी नली के माध्यम से निकाला जाता है।
संपीड़ित हवा अब अंततः कंप्रेसर को छोड़ देती है।
तेल प्रवाह
लेकिन तेल के बारे में क्या? संपीड़ित हवा/तेल मिश्रण को विभाजक द्वारा अलग किया गया था याद है?
अलग तेल गर्म होता है। यह संपीड़न की गर्मी को अवशोषित करता है और 120 डिग्री सेल्सियस तक गर्म हो सकता है (किसी भी अधिक और कंप्रेसर बंद हो जाएगा) ।
तेल को तेल कूलर द्वारा ठंडा किया जाता है। ठंडा होने की मात्रा को थर्मोस्टैटिक वाल्व द्वारा नियंत्रित किया जाता है। यदि तेल अभी भी ठंडा है, तो तेल कूलर पूरी तरह से बाईपास हो जाता है। यदि तेल बहुत गर्म है, तो तेल को ठंडा करने के लिए तेल को ठंडा करने की आवश्यकता नहीं है।सभी तेल तेल कूलर के माध्यम से नेतृत्व किया जाता हैथर्मोस्टैटिक वाल्व तेल के तापमान को नियंत्रित करता है।
