उत्पाद विवरण:
|
| Power: | 7-37kw | Material: | Aluminum Alloy |
|---|---|---|---|
| Motor: | Interior Permanent Magnet (iPM) | Type: | Rotary Screw Oil-injected |
| Frequency: | 50/60 Hz | Warranty: | 1 year |
| मॉडल: | वीएसडी प्लस | प्रमाणपत्र: | सीई, उल, आरओएचएस |
| प्रमुखता देना: | GA7-37VSD+ स्क्रू एयर कंप्रेसर,एटलस स्क्रू एयर कंप्रेसर |
||
तेल इंजेक्शन वाले घूर्णी पेंच कंप्रेसर

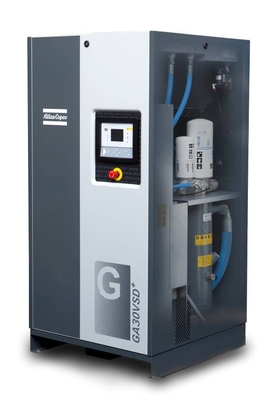

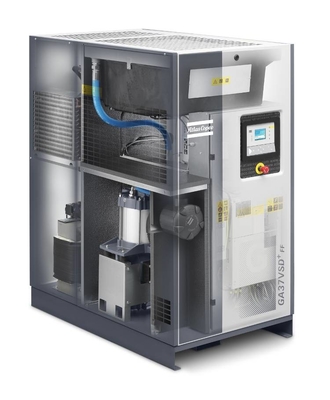

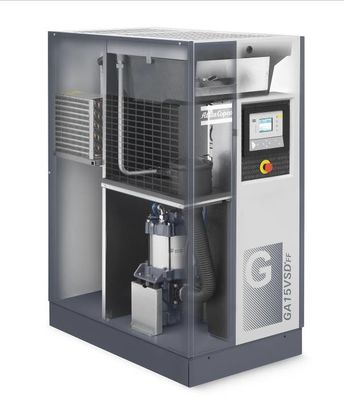

GA 7-37 VSD+ (7-37 kW/10-50 hp)
हमारी सूची खोलने के लिए क्लिक करेंःजीए 7-37 वीएसडी+ पत्रक अंग्रेजी 2935 0981 45.pdf
संपीड़ित हवा के प्रदर्शन और दक्षता में एक नया मानक
एटलस कॉपको की GA 7-37 VSD+ आपके परिचालन वातावरण के लिए एक वास्तविक गेम चेंजर है। यह ऊर्जा की खपत को औसतन 50% तक कम करता है और सबसे कठिन परिस्थितियों में भी प्रदर्शन सुनिश्चित करता है।GA 7-37 VSD+ मानक के रूप में चर गति ड्राइव के साथ आता है, हमारे घर में डिजाइन iPM मोटर प्रौद्योगिकी, और उन्नत कनेक्टिविटी.नतीजतन, यह एक कॉम्पैक्ट कंप्रेसर है जो सबसे छोटे कमरे में फिट बैठता है और आने वाले वर्षों के लिए दक्षता और प्रदर्शन में एक नया मानक स्थापित करता है.
छोटे-छोटे मॉडल, बड़ी बुद्धि
•अभिनव
एटलस कॉपको ने कंप्रेसर निर्माण और प्रदर्शन में क्रांति ला दी है। सामान्य स्थान लेने वाले क्षैतिज डिजाइन के बजाय, नया GA 7-37 VSD+
इसका सीधा, कॉम्पैक्ट लेआउट है। इससे मूल्यवान फर्श और कार्य स्थान की बचत होती है, रखरखाव पहुंच में आसानी होती है, और सभी ग्राहकों के लिए स्वामित्व की कुल लागत कम होती है।
•कुशल
1) वर्तमान रेंटल मोडलों की तुलना में ऊर्जा खपत में औसतन 50% की कमी।
2) फ्री एयर डिलीवरी (एफएडी) में 12% तक की वृद्धि।
•विश्वसनीय
1) कम रखरखावः कम घटक,अधिक अपटाइम।
2) सिद्ध प्रौद्योगिकियों और मौजूदा घटकों के अद्वितीय संयोजन के आधार पर, एटलस कॉपको के अनुभव और ज्ञान द्वारा अनुकूलित रूप से एक साथ लाया गया।
•चतुर
1) Elektronikon® टच कंट्रोलर के कारण आसान निगरानी और रखरखाव।
2) रखरखाव सूचनाएं और मशीन की स्थिति SMARTLINK ई-मेल या पाठ संदेशों के माध्यम से उपलब्ध हैं।
3) आईएसओ 50001 के अनुपालन में आपकी मशीन के ऊर्जा प्रदर्शन पर अनुकूलित रिपोर्ट।

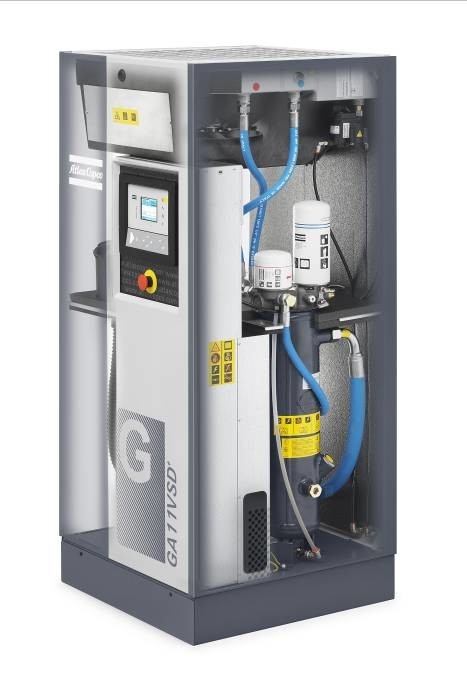

अभिनव GA7-37 VSD+ के अंदर
1आंतरिक स्थायी चुंबक (iPM) मोटर
• ऑयल द्वारा इष्टतम शीतलन के लिए कॉम्पैक्ट, अनुकूलित डिजाइन।
• बेल्जियम में आंतरिक रूप से डिजाइन किया गया।
• IP66 सुरक्षा रेटिंग।
• कोई शीतलन वायु प्रवाह की आवश्यकता नहीं है।
• तेल-चिकित्सीय मोटर असरःकोई (पुनः) तेल नहीं लगाना, बढ़ी हुई अपटाइम।
2तत्व
• एटलस कोप्को द्वारा निर्मित।
• मजबूत और चुपचाप।
3. प्रत्यक्ष ड्राइव
• ऊर्ध्वाधर डिजाइन, कम भाग।
• तेल से ठंडा, दबाव से सुरक्षित।
• कोई गियर या बेल्ट नहीं, कोई शाफ्ट सील नहीं।
• कॉम्पैक्टः 60% कम पदचिह्न
4. अभिनव प्रशंसक
• नवीनतम प्रौद्योगिकियों पर आधारित।
• ईआरपी2015 की दक्षता के अनुरूप।
• कम शोर स्तर।
5.मजबूत तेल फिल्टर/विभाजक
• तेल फिल्टर के साथ एकीकृत बायपास वाल्व।
• आसान रखरखाव।
6.इलेक्ट्रॉनिक नो-लॉस वाटर ड्रेन
• मानक के रूप में शामिल है।
• संपीड़ित हवा के नुकसान के बिना संघनक को कुशलतापूर्वक हटाना।
• बिजली की विफलता के मामले में प्रभावी संघनक हटाने के लिए मैनुअल एकीकृत बायपास।
7.Elektronikon® टच कंट्रोलर
• चेतावनी संकेतों, कंप्रेसर बंद करने और रखरखाव कार्यक्रम के साथ उच्च तकनीक नियंत्रक।
• उपयोग करने में आसान और कठिन परिस्थितियों में प्रदर्शन करने के लिए डिज़ाइन किया गया।
• वायु प्रणाली के प्रदर्शन और ऊर्जा की बचत को अधिकतम करने के लिए मानक SMARTLINK दूरस्थ निगरानी।
• वैकल्पिक बहु कंप्रेसर नियंत्रण (2, 4 या 6 कंप्रेसर) ।
8.सेंटीनेल वाल्व
• कोई इनलेट रिस्टार नहीं।
• कोई ब्लो-ऑफ या दबाव गिरावट का नुकसान नहीं।
• रखरखाव मुक्त।
9.वीएसडी+ कक्ष
• वीएसडी+ रिलैण्ड मशीनों से बेहतर है।
• विद्युत घटकों को ठंडा रखा जाता है, जिससे उनका जीवनकाल बढ़ जाता है।
• आईपीएम तकनीक वाले मोटर्स के लिए समर्पित ड्राइव।
• मानक के रूप में 5% डीसी चोक।
• अलग-अलग डिब्बे में इन्वर्टर का हीट डिस्पैशन।
एटलस कोप्को वैरिएबल स्पीड ड्राइव+ तकनीक क्यों?
• व्यापक प्रवाह सीमा (20-100%) के साथ औसतन 50% ऊर्जा बचत।
• एकीकृत इलेक्ट्रॉनिकॉन® टच कंट्रोलर मोटर की गति और उच्च दक्षता वाले आवृत्ति इन्वर्टर को नियंत्रित करता है।
• ऑपरेशन के दौरान निष्क्रिय समय या ब्लो-ऑफ नुकसान का कोई व्यर्थ नहीं।
• कंप्रेसर को पूरी प्रणाली के दबाव में बिना उतारने की आवश्यकता के चालू/बंद किया जा सकता है।
• स्टार्ट-अप के दौरान पीक करंट दंड को समाप्त करता है।
• कम सिस्टम दबाव के कारण सिस्टम रिसाव को कम करता है।
• ईएमसी दिशानिर्देशों (2004/108/ईजी) का अनुपालन।
*निश्चित गति वाले कंप्रेसरों की तुलना में, एक स्वतंत्र ऊर्जा लेखा परीक्षा एजेंसी द्वारा किए गए माप के आधार पर।
तकनीकी विनिर्देश GA 7-37 VSD+
| कंप्रेसर का प्रकार | कामकाजी दबाव | क्षमता FAD* (min-max) | मोटर शक्ति | शोर का स्तर | वजन | वजन कार्यस्थल पूर्ण सुविधा | आउटलेट | ||||
| बार्स | पीएसआईजी | l/s | m3/मिनट | सीएफएम | किलोवाट | एचपी | डीबी ((ए) | किलो | किलो | ||
| GA7VSD+ | 5.5 | 80 | 7.2-21.8 | 0.43-1.31 | 15.0-46.2 | 7.5 | 10 | 62 | 193 | 277 | G3/4"F |
| 7 | 102 | 6.8-21.8 | 0.41-131 | 14.5-46.2 | 7.5 | 10 | 62 | 193 | 277 | ||
| 9.5 | 138 | 6.7-179 | 0.40-1.07 | 14.2-37.9 | 7.5 | 10 | 62 | 193 | 277 | ||
| 12.5 | 181 | 7.1-14.1 | 0.43-0.85 | 15.2-29.8 | 7.5 | 10 | 62 | 193 | 277 | ||
| GA11VSD+ | 5.5 | 80 | 7.2-328 | 0.42-1.97 | 15.2-69.6 | 11 | 15 | 63 | 196 | 280 | G3/4"F |
| 7 | 102 | 72-32.0 | 0.42-1.92 | 15.2-67.8 | 11 | 15 | 63 | 196 | 280 | ||
| 9.5 | 138 | 6.9-26.8 | 0.41-161 | 14.6-56.8 | 11 | 15 | 63 | 196 | 280 | ||
| 12.5 | 181 | 7.5-23.1 | 0.45-1.39 | 15.9-48.9 | 11 | 15 | 63 | 196 | 280 | ||
| GA15VSD+ | 5.5 | 80 | 6.8-42.3 | 0.41-2.54 | 14.5-89.7 | 15 | 20 | 64 | 199 | 288 | G3/4"F |
| 7 | 102 | 7.0-40.8 | 0.42-2.45 | 14.8-86.4 | 15 | 20 | 64 | 199 | 288 | ||
| 9.5 | 138 | 6.7-34.6 | 0.40-2.08 | 14.2-733 | 15 | 20 | 64 | 199 | 288 | ||
| 12.5 | 181 | 7.1-27.2 | 0.43-1.63 | 15.0-57.6 | 15 | 20 | 64 | 199 | 288 | ||
| GA18VSD+ | 4 | 58 | 15.0-63.2 | 0.90-3.79 | 31.7-133.8 | 18 | 25 | 67 | 367 | 480 | G1"F |
| 7 | 102 | 14.7-61.8 | 0.88-3.71 | 31.2-131.0 | 18 | 25 | 67 | 367 | 480 | ||
| 9.5 | 138 | 169-53.0 | 1.02-3.18 | 35.9-1123 | 18 | 25 | 67 | 367 | 480 | ||
| 12.5 | 181 | 16.3-43.0 | 0.98-2.58 | 34.4-91.1 | 18 | 25 | 67 | 367 | 480 | ||
| GA22VSD+ | 4 | 58 | 15. 2-76.1 | 0.91-4.57 | 32.1-161.2 | 22 | 30 | 67 | 363 | 485 | G1"F |
| 7 | 102 | 14.8-74.3 | 0.89-4.46 | 313-157.4 | 22 | 30 | 67 | 363 | 485 | ||
| 9.5 | 138 | 17. 1-64.5 | 1.03-3.87 | 36.2-136.6 | 22 | 30 | 67 | 363 | 485 | ||
| 12.5 | 181 | 16.9-53.5 | 1.01-3.21 | 35.7-1132 | 22 | 30 | 67 | 363 | 485 | ||
| GA26VSD+ | 4 | 58 | 14.8-85.8 | 0.89-5.15 | 313-181.8 | 26 | 35 | 67 | 373 | 490 | G1"F |
| 7 | 102 | 145-85.3 | 0.87-5.12 | 30.6-180.7 | 26 | 35 | 67 | 373 | 490 | ||
| 9.5 | 138 | 169-77.9 | 1.01-4.68 | 35.7-165.1 | 26 | 35 | 67 | 373 | 490 | ||
| 12.5 | 181 | 16.3-64.1 | 0.98-3.85 | 34.6-135।8 | 26 | 35 | 67 | 373 | 490 | ||
| GA30VSD+ | 4 | 58 | 15. 1-98.0 | 0.90-5.88 | 31.9-207.6 | 30 | 40 | 67 | 376 | 500 | G1"F |
| 7 | 102 | 15.0-97.4 | 0.90-5.84 | 31.8-206.2 | 30 | 40 | 67 | 376 | 500 | ||
| 9.5 | 138 | 17.2-85.6 | 1.03-5.14 | 36.3-181.3 | 30 | 40 | 67 | 376 | 500 | ||
| 12.5 | 181 | 16.7-72.0 | 1.00-4.32 | 353-152.4 | 30 | 40 | 67 | 376 | 500 | ||
| GA37VSD+ | 4 | 58 | 14.8-116.4 | 0.89-6.99 | 31.4-246.8 | 37 | 50 | 67 | 376 | 500 | G1"F |
| 7 | 102 | 14.8-114.8 | 0.89-6.89 | 314-243.1 | 37 | 50 | 67 | 376 | 500 | ||
| 9.5 | 138 | 17.1-102.1 | 1.03-6.13 | 36.2-2163 | 37 | 50 | 67 | 376 | 500 | ||
| 12.5 | 181 | 16.4-86.6 | 0.98-5.20 | 34.6-183.4 | 37 | 50 | 67 | 376 | 500 | ||
