उत्पाद विवरण:
|
| प्रयोग: | औद्योगिक/वाणिज्यिक | सामग्री: | एल्यूमीनियम मिश्र धातु |
|---|---|---|---|
| गारंटी: | 1 वर्ष | रंग: | सफेद |
| मोटर प्रकार: | जीएक्सएस 450/4200 | प्रकार: | ड्राई स्क्रू वैक्यूम पंप |
| आवृत्ति: | 50,60 हर्ट्ज | शोर: | <64dB(ए) |
| प्रमुखता देना: | सूखे पेंच पंप,उन्नत स्नेहन सूखी पेंच पंप |
||

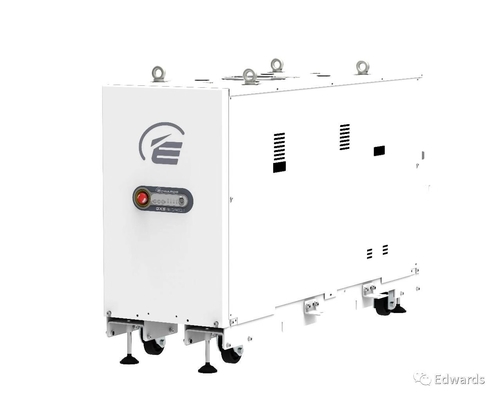

एडवर्ड्स जीएक्सएस 450/4200 सूखे पेंच पंप और उन्नत असर और स्नेहन के साथ रखरखाव की परेशानी को समाप्त करें
सूखे स्क्रू वैक्यूम पंप
जीएक्सएस 450/4200
चयन का साथी
एडवर्ड्स वैक्यूम पंपों के डिजाइन, प्रौद्योगिकी और निर्माण में विश्व में अग्रणी कंपनी है जिसका इतिहास 95 वर्ष से अधिक है और विनिर्माण का अनुभव 75 वर्ष से अधिक है।
एडवर्ड्स अपने ग्राहकों को मूल्य प्रदान करने वाले परिणाम प्रदान करने में विश्वास करता है, आपकी समस्याओं के समाधानों की पहचान करने और लागू करने के लिए हमारे उद्योग के व्यापक अनुभव का उपयोग करके।सबसे नवीन और अद्यतित मॉडलिंग तकनीकों का उपयोग करना, हम ग्राहकों के लिए पंप कॉन्फ़िगरेशन को अनुकूलित कर सकते हैं ताकि सबसे विश्वसनीय और लागत प्रभावी तरीके से अधिकतम प्रदर्शन देने वाला सिस्टम डिजाइन प्रदान किया जा सके।
जीएक्सएस ड्राई स्क्रू पंप और संयोजन
हमारे नए जीएक्सएस सूखे पंप एक और स्तर पर वैक्यूम प्रदर्शन ले. अद्वितीय पेंच प्रौद्योगिकी और दुनिया के अग्रणी उच्च दक्षता ड्राइव के साथ,उन्नत तापमान नियंत्रण और लंबे सेवा अंतराल को सक्षम, आपको आने वाले कई वर्षों के लिए अपनी श्रेणी की सर्वश्रेष्ठ पंपिंग गति और कम संचालन लागत की गारंटी है।
जीएक्सएस अभिनव पेंच प्रौद्योगिकी
1. दोहरे अंत शाफ्ट समर्थन
• गैर-कैंटीलीवर डिजाइन अत्यंत कम कंपन और उत्कृष्ट प्रारंभ विश्वसनीयता के लिए विशेष रूप से कठोर प्रक्रियाओं पर सुरक्षित रोटर समर्थन प्रदान करता है
• बेहतर तरल और पाउडर हैंडलिंग। परीक्षणों से पता चलता है कि पांच लीटर पानी की स्लग और एक किलोग्राम बारीक पाउडर स्लग हैंडलिंग क्षमता
2असर और स्नेहन
• तेल से चिकनाई वाले गियर में वसा नहीं होता और समय-समय पर रखरखाव की आवश्यकता नहीं होती
• उन्नत गुणवत्ता वाले बीयरिंगों और कम भाप दबाव वाले विशेष प्रयोजन के तेल का उपयोग करता है ताकि अनुप्रयोग संगतता और जीवन में काफी सुधार हो सके
3उन्नत शाफ्ट सीलिंग तकनीक
• तेल अवरुद्ध करने वाली एकमुश्त भूलभुलैया सील के साथ संपर्क रहित दीर्घायु सील अत्यधिक प्रभावी सील प्रदान करती है
• गियरबॉक्स को प्रति मिनट छह लीटर की सील सफ़ाई के साथ मिलाकर प्रदूषण से बचाया जाता है और वैक्यूम स्पेस को तेल से मुक्त रखा जाता है
जीएक्सएस बूस्टर
4विश्व में अग्रणी मोटर और ड्राइव प्रौद्योगिकी
• इलेक्ट्रॉनिक ड्राइव के साथ अत्यंत उच्च दक्षता वाले मोटर कठिन प्रक्रियाओं के लिए अधिकतम टोक़ प्रदर्शन प्रदान करते हैं
• हेर्मेटिकली सील मोटर तेल के रिसाव को समाप्त करता है और पंप की विश्वसनीयता में सुधार करता है
• पानी से ठंडे मोटर्स और ड्राइव बेहतर विश्वसनीयता और सेवा लागत को कम करने के लिए लंबे जीवन प्रदान करते हैं
5उन्नत पम्पिंग तंत्र डिजाइन
• स्क्रू प्रकार के रोटर के बेहतर डिजाइन के परिणामस्वरूप बेहतर थर्मल नियंत्रण के लिए रोटर की लंबाई के साथ चिकनी, क्रमिक संपीड़न और
सभी इनपुट दबावों पर अनुकूलित पंपिंग
• एकीकृत गर्मी प्रबंधन और अद्वितीय रोटर और स्टेटर डिजाइन विशेषताएं पूर्ण एकाग्रता पर आर्गॉन गैस पंप करने की क्षमता प्रदान करती हैं
• उन्नत मशीनिंग तकनीकें और डिजाइन विशेषताएं उत्कृष्ट अंतिम वैक्यूम प्रदर्शन बनाए रखते हुए रोटर कोटिंग की आवश्यकता को समाप्त करती हैं
• बेहतर विनिर्माण तकनीक और डिजाइन से कम कंपन और बिना साइलेंसर के बेहद शांत संचालन में योगदान मिलता है
6जड़ों को बढ़ावा देने वाला तंत्र
• उच्च दक्षता वाले वैक्यूम बूस्टर डिजाइन
• स्वचालित ताप प्रबंधन के साथ अधिकतम प्रदर्शन के लिए अनुकूलित
तकनीकी डेटाः
| इकाई | जीएक्सएस 450/4200 | ||
| अधिकतम पंपिंग गति | m3/hr ((cfm) | 3026(1781) | |
| अल्ट मैट दबाव (बिना शुद्धिकरण के) | mbar (टोर) | 5x10−4 ((3.8x10−4) | |
| पूर्ण भार शक्ति | @अंतिम दबाव | kW ((hp) | 9.4(12.6) |
| @पीक पंपिंग लोड | kW ((hp) | 21.1 ((28.3) | |
| विद्युत | आपूर्ति विकल्प | उच्च वोल्ट | 380-460V 3Ø 50/60Hz |
| कम वोल्ट | 200-230V 3Ø 50/60Hz | ||
| संबंध | उच्च वोल्ट | हार्टिंग हान 100A-F | |
| कम वोल्ट | हार्टिंग हान 200A-F | ||
| वैक्यूम युग्मन | इनलेट | आईएसओ 160 | |
| निकास | NW50 | ||
| ठंडा पानी | आपूर्ति दबाव ((अधिकतम) | बार् ((psig) | 6.9 ((100) |
| पंप के पार DP ((min) | बार् ((psig) | १ ((१५) | |
| प्रवाह @ min DP | l/min ((gal/min) | 12(3.2) | |
| तापमान | °C(°F) | 5-40 ((41-104) उच्च वोल्ट वेरिएंट | |
| 5-30(41-86) कम वोल्ट वाले वेरिएंट | |||
| संबंध | 1/2" बीएसपी पुरुष (जी 1/2") | ||
| शुद्धिकरण गैस* | दबाव पट्टी | (पीसीजी) | 2.5-6.9 ((36-100) |
| हल्का कर्तव्य | sl/min | 12 | |
| मध्यम कर्तव्य | sl/min | 18-146 | |
| संबंध | स्वागेलोक*Ø1⁄4"ट्यूब विथ ओल्वे | ||
| उच्च प्रवाह शुद्धिकरण/विलायक फ्लश | आपूर्ति दबाव | बार् ((psig) | 2.5-6.9 ((36-100) |
| नियंत्रण वाल्व कनेक्शन | Swagelok*Ø3/8" ट्यूब | ||
| फ़िल्टर कनेक्शन | 1⁄2"एनपीटी महिला | ||
| विलायक कनेक्शन | 3/8"बीएसपी पुरुष ((जी 3/8") | ||
| मास | किलोग्राम | 868 ((1914) | |
| शोर (उपयुक्त निकास पाइप के साथ) | डीबी ((ए) | < 64 | |
| ओपेरा tng तापमान | °C(°F) | 5-40(41-104) | |
| निकास बैकप्रेशर ((MAX) | मुबारकबाद | 1400 ((20) | |
| सिस्टम आईपी रेटिंग | मानक | 21D | |
| स्नेहन | प्रकार | पीएफपीई Drynert®25/ 6 | |
| मात्रा | गैल) | 3.6(1.0) | |
| निगरानी एवं नियंत्रण | मानक | नियंत्रण | फ्रंट पैनल"डैशबोर्ड" सीरियल-आरएस 232 |
| निगरानी | ईथरनेट वेब सर्वर | ||
| विकल्प | नियंत्रण | समानांतर-एमसीएम माइक्रो टीआईएम | |
| नियंत्रण और निगरानी | प्रोफ़िबस डीपी पंप डिस्प्ले टर्मिनल (PDT) |
||
| निगरानी | फैब वर्क्स | ||
| *पंप संयोजन |
हल्का कर्तव्य | केवल शट सील सफाई और उच्च वैक्यूम सफाई | |
| मध्यम शुल्क | शट सील सफाई, उच्च वैक्यूम सफाई,,इनलेट प्यूरीफिकेशन, वैरिएबल गैस बालास्ट और एग्जॉस्ट प्यूरीफिकेशन ((एक्सजॉस्ट प्रेशर सेंसर के साथ) | ||
| मध्यम कर्तव्य + | मध्यम कर्तव्य के रूप में, प्लस उच्च प्रवाह शुद्धिकरण / सॉल्वैंट फ्लश | ||
आयाम ((मिमी):
A:258.5 ((10.18)
B:283.5 ((11.16)
C:361.8(14.24)
D:332.3(13.08)
ई:903.8 ((33.58)
F:83(3.27)
जी:261.4 ((10.29)
एच:1030.5 ((40.57)
J:/
K:1186 ((46.69)
L:517 ((20.35)
M:250(9.84)
