उत्पाद विवरण:
|
| प्रदर्शन: | डिजिटल | मॉडल: | ओएससी 12-2500 |
|---|---|---|---|
| अलार्म व्यवस्था: | श्रव्य और दृश्य | पुनर्जनन विधि: | बिना गर्मी या गरम |
| बिजली स्रोत: | बिजली | चरण: | एकल |
| सुखाने की विधि: | अवशोषक अवशोषण | शुष्कक सामग्री: | सक्रिय एल्यूमिना |
| प्रमुखता देना: | शून्य-आधारित रखरखाव ओएससी तेल-पानी पृथक्करण,ओएससी तेल-पानी पृथक्करण |
||

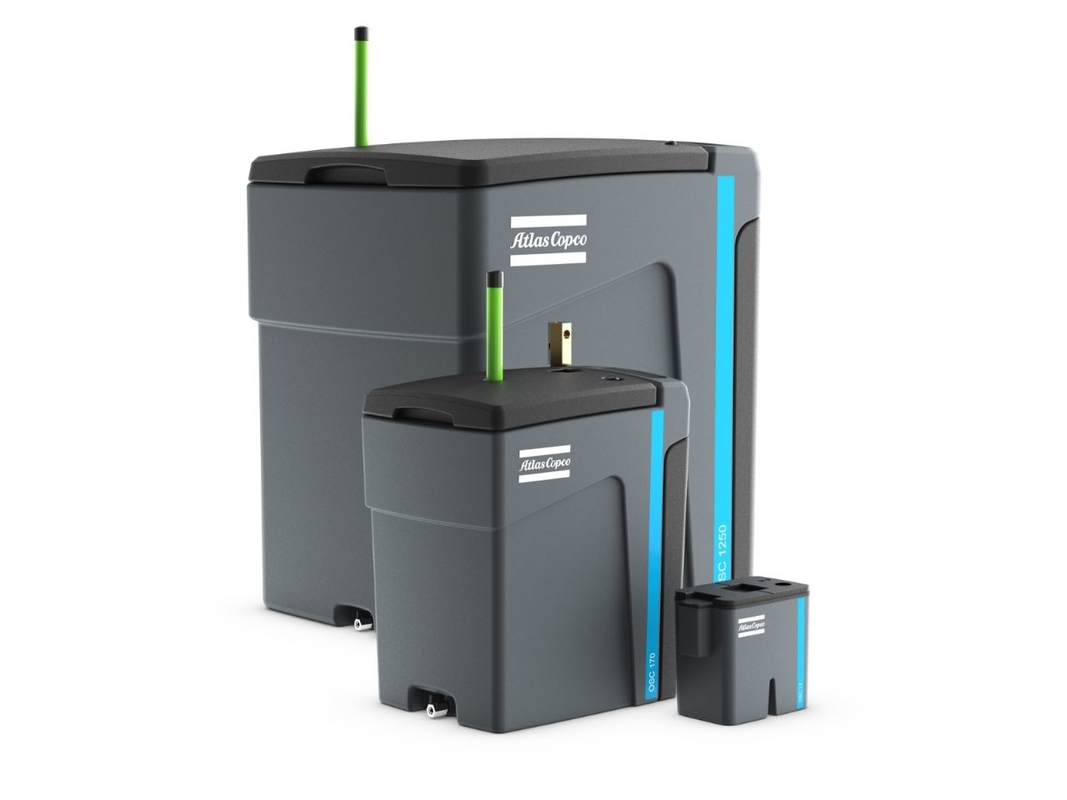

ओएससी तेल-पानी विभाजक
यदि वायु कंप्रेसर प्रणाली द्वारा उत्पादित तैलीय संघनक बिना उपचार के सीधे जल निकासी पाइप प्रणाली में प्रवेश करता है, तो तेल पर्यावरण प्रदूषण से महत्वपूर्ण क्षति का कारण बनेगा।संघनित उपचार उपकरण का उपयोग न केवल पर्यावरण जिम्मेदारी के कारण होता हैयह कानूनों और विनियमों की एक अनिवार्य आवश्यकता है।एटलस कॉपको की नवनिर्मित बहु-चरण निस्पंदन ओएससी तेल-पानी विभाजक श्रृंखला वायु कंप्रेसर प्रणाली द्वारा उत्पादित संघनित पानी में निहित तेल को प्रभावी ढंग से हटा सकती है, और संघनित पानी की अवशिष्ट तेल सामग्री को 10ppm तक कम किया जा सकता है। इसके अलावा, यह आसानी से प्रतिस्थापित फिल्टर सामग्री पैक के डिजाइन के कारण लाभान्वित होता है,ओएससी वास्तव में शून्य-आधारित रखरखाव संचालन प्राप्त करता है.
कुशल
• पॉलीप्रोपाइलीन और सक्रिय कार्बन के दो-चरण फिल्टरिंग डिजाइन से विभिन्न प्रकार के तेलों को फ़िल्टर और हटाया जा सकता है
• कार्बनिक मिट्टी के दो-चरण फिल्टर बॉक्स बेहतर फिल्टरेशन प्रभाव प्रदान कर सकते हैं
• उपचारित संघनित की अवशिष्ट तेल सामग्री को 10ppm या 5ppm तक कम कर दिया जाता है, जो नियामक आवश्यकताओं को पूरा करता है, पर्यावरण प्रदूषण के जोखिम को समाप्त करता है,और सीधे जल निकासी प्रणाली में छोड़ दिया जा सकता है
विश्वसनीय
• निकासी निरीक्षण बंदरगाह का उपयोग किसी भी समय निकासी तेल हटाने के प्रभाव की जांच करने के लिए किया जा सकता है
• सूचक छड़ी प्राथमिक पॉलीप्रोपाइलीन फिल्टर कक्ष पर मानक है ताकि फिल्टर सामग्री की समाप्ति तिथि सहज रूप से इंगित की जा सके
• अवरुद्धता संकेतक को किसी भी समय संघनक के प्रवाह की निगरानी करने के लिए कॉन्फ़िगर किया गया है उपयोग करने में आसान
• सरल और जंग प्रतिरोधी संरचनात्मक डिजाइन, कोई विशेष स्थापना लेआउट की आवश्यकता नहीं है और स्थापना सुविधाजनक है
• फिल्टर सामग्री पैकेज को अलग करना और स्थापित करना आसान है, और रखरखाव और प्रतिस्थापन सरल हैं
• रखरखाव और प्रतिस्थापन चक्र 4000 घंटे है
लचीला
• OSC12-15 एक छोटी सीरीज है जो एक बार में इस्तेमाल होने वाली फिल्टर सामग्री का उपयोग करती है और बड़ी सीरीज में प्रतिस्थापन योग्य फिल्टर सामग्री के पैकेज का उपयोग किया जाता है
• OSC12-625 में दो-चरण फिल्टरेशन डिजाइन है, और OSC1250-2500 में तीन-चरण फिल्टरेशन डिजाइन है
• ओएससी2500 में प्रत्येक इकाई के संघनक प्रवाह को समान रूप से वितरित करने के लिए एक डायवर्टर है
कुशल बहु-चरण निस्पंदन
1. इनलेट अंत
तेल युक्त संघनित पानी एक या कई इनलेट के माध्यम से विस्तार कक्ष में प्रवेश करता है, जहां यह फैलता है और दबाव को कम करता है।फैलाव प्रक्रिया बड़े ठोस कण अशुद्धियों को रोक और फ़िल्टर कर सकती है, इन अशुद्धियों को बैक-एंड फिल्टर सामग्री के प्रभाव को प्रभावित करने से रोकता है।
2.पहले चरण का फिल्टर कक्ष
तेल युक्त संघनित पानी पॉलीप्रोपाइलीन फिल्टर सामग्री के माध्यम से प्रवेश करता है और बहता है। तेल को फ़िल्टर सामग्री द्वारा अवरोधित और अवशोषित किया जाता है, और पानी के माध्यम से गुजरने में सक्षम होता है।संघनित पानी कुछ समय के लिए फिल्टर सामग्री युक्त कक्ष में रहेगाशेष तेल संघनित पानी की सतह पर तैरता है और फिल्टर सामग्री द्वारा अवशोषित किया जाता है।
3माध्यमिक फ़िल्टर कक्ष
संक्षेपित पानी में छोटे तेल की बूंदों को आगे फ़िल्टर करने और हटाने के लिए सक्रिय कार्बन बैग या कार्बनिक मिट्टी से भरा हटाने योग्य फ़िल्टर सामग्री बॉक्स
4. आउटलेट
माध्यमिक फिल्टर कक्ष में पूरी तरह से साफ होने के बाद, लगभग कोई अवशिष्ट तेल के साथ स्वच्छ संघनित पानी को सीधे आउटलेट से जल निकासी प्रणाली में सुरक्षित रूप से छोड़ दिया जा सकता है
तकनीकी मापदंड
| सिस्टम प्रकार | सभी संघनित पानी हवा कंप्रेसर + हवा टैंक + शीतल पदार्थ सुखाने + फिल्टर से बाहर निकाला OSC में प्रवेश करता है | सभी संघनित पानी हवा कंप्रेसर + हवा टैंक + फिल्टर से बाहर निकाला ओएससी में प्रवेश करता है | आयाम | वजन | इंटरफेस (बीएसपी धागा) | |||||||
| प्रकार | प्रसंस्करण प्रवाह (वायु कंप्रेसर FAD पर आधारित) | प्रसंस्करण प्रवाह (वायु कंप्रेसर FAD पर आधारित) | ||||||||||
| शीत क्षेत्र | समशीतोष्ण | उष्णकटिबंधीय | शीत क्षेत्र | समशीतोष्ण | उष्णकटिबंधीय | L | W | H | इनलेट | आउटलेट | ||
| m3/मिनट | m3/मिनट | m3/मिनट | m3/मिनट | m3/मिनट | m3/मिनट | मिमी | मिमी | मिमी | किलो | इंच | इंच | |
| OSC12 CARB | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4 "(6 मिमी) | 3/8 "(10 मिमी) |
| OSC25 CARB | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4 "(6 मिमी) | 3/8 "(10 मिमी) |
| OSC50 CARB | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2" |
| OSC85 CARB | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2" |
| OSC170 CARB | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4" |
| OSC300 CARB | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4" |
| OSC625 CARB | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4 | 3/4 |
| OSC1250 CARB | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4" |
| OSC2500 CARB | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4 | 3/4" |
| ओएससी12 मिट्टी | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4 "(6 मिमी) | 3/8 "(10 मिमी) |
| OSC25 मिट्टी | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4 "(6 मिमी) | 3/8 "(10 मिमी) |
| OSC50 मिट्टी | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2" |
| OSC85 मिट्टी | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2" |
| OSC170 मिट्टी | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4" |
| OSC300 मिट्टी | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4" |
| OSC625 मिट्टी | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4" | 3/4" |
| OSC1250 मिट्टी | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4" |
| OSC2500 मिट्टी | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4" | 3/4" |
नोटः
1प्रसंस्करण प्रवाह को 10mg/l की आउटलेट तेल सामग्री के आधार पर डिजाइन और गणना की जाती है;
2- संदर्भ कार्य शर्तें: संचालन समय 12 घंटे/दिन
निकास दबाव 7bar
ठंडा क्षेत्रः परिवेश का तापमान 15°C
सापेक्ष आर्द्रता 60%
तापमान क्षेत्रः परिवेश का तापमान 25°C
सापेक्ष आर्द्रता 60%
उष्णकटिबंधीय क्षेत्रः परिवेश का तापमान 35°C
सापेक्ष आर्द्रता 70%
उपयोग में वायु कंप्रेसर प्रणाली के परिवेश तापमान प्रकार के अनुसार संबंधित प्रसंस्करण प्रवाह का चयन करें;
3चरम कार्य परिस्थितियाँः न्यूनतम प्रवेश तापमानः 1°C
न्यूनतम परिवेश का तापमानः 1°C
अधिकतम प्रवेश तापमानः 75°C
4परिचालन समय सुधार कारक
अलग-अलग ऑपरेटिंग समय पर, ओएससी प्रसंस्करण प्रवाह की गणना और विभिन्न सुधार कारकों के अनुसार सुधार किया जाना चाहिएः
5. अलगाव प्रदर्शन
उपचार के बाद तेल की मात्रा 5mg/l तक पहुंचनी चाहिए और ओएससी प्रसंस्करण प्रवाह को दोगुना करने की आवश्यकता है।
6. वायु कंप्रेसर में आरआईएफ-एन, आरएस-अल्ट्रा या अन्य खनिज तेलों का उपयोग किया जाता है, जो कि वीएसडी+ को छोड़कर मानक तेल मॉडल है, सीआरबी श्रृंखला से चयन करने की सिफारिश की जाती है;
आरएक्सडी, रोटर-फूड ग्रेड या अन्य सिंथेटिक तेलों का उपयोग करने वाले वायु कंप्रेसरों को सीएलएआई श्रृंखला से चुना जाना अनुशंसा की जाती है, जो वीएसडी + का मानक तेल मॉडल है।
