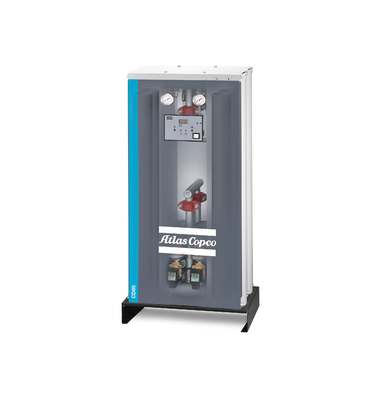

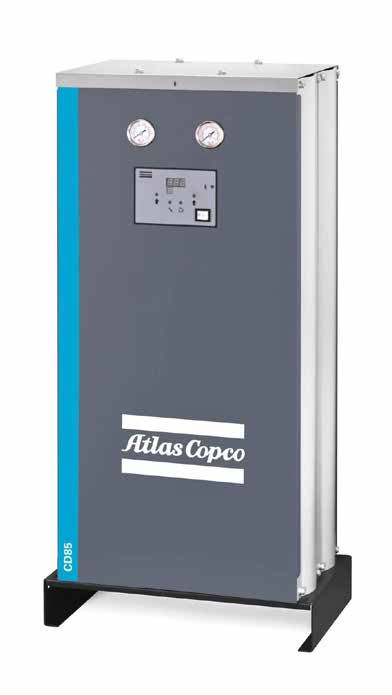

सिंगल फेज डिसिकेंट एयर ड्रायर CD85 विद्युत शक्ति स्रोत


ATLAS CD85 DESICCANT एयर ड्रायर वायु उपचार


सुखाने वाले कैसे काम करते हैं?
सूखे पदार्थ के सुखाने में सूखे पदार्थ से भरे दो टावर होते हैं। गीली संपीड़ित हवा सीधे पदार्थ के माध्यम से गुजरती है, जो नमी को अवशोषित करती है।सूखी सामग्री को सूखने से पहले सीमित अवशोषण क्षमता होती हैइसलिए ट्विन टावर का डिजाइन है. जबकि एक टावर हवा को सूख रहा है, दूसरा पुनर्जीवित हो रहा है.

एटलस दो प्रकार के ड्रेसर प्रदान करता है, ब्लोअर (शून्य) प्यूरीज ड्रेसर की BD+ श्रृंखला और हीटलेस ड्रेसर सीडी ((+) श्रृंखला। अंतर उनकी पुनर्जनन प्रक्रिया में निहित है।

1सूखना
गीली संपीड़ित हवा निचले से ऊपर की ओर एडसॉर्बेंट डिसिकेंट के माध्यम से ऊपर की ओर बहती है (1).

2पुनर्जन्म
बिना गर्मी के सुखाने वाले ¢ सीडी+:
सुखाने के टावर के आउटलेट से सूखी हवा को वायुमंडलीय दबाव तक विस्तारित किया जाता है और संतृप्त सुखाने वाले के माध्यम से भेजा जाता है, जिससे अवशोषित नमी बाहर निकलती है (2 और 4) ।
अवशोषण के बाद, ब्लो-ऑफ वाल्व को बंद कर दिया जाता है और पोत को फिर से दबाव में रखा जाता है।
ब्लोअर (शून्य) प्यूरीज ड्रेसिंकेंट ड्रायर ️ BD+:
ब्लोअर (5) परिवेश की हवा लेता है और उसे बाहरी हीटर (6) के माध्यम से उड़ाता है। फिर गर्म हवा को संतृप्त सुखाने वाले पदार्थ (2) के माध्यम से भेजा जाता है, जिससे अवशोषित नमी बाहर निकल जाती है।

3शीतलन (बीडी+)
शुद्धिकरण के साथ बीडी+:
हीटिंग चरण के बाद, सूखी हवा को सूखी हवा के विस्तार से ठंडा किया जाता है।
गर्म पुनः सक्रिय टावर।
शून्य शुद्धिकरण के साथ बीडी+:
हीटिंग चरण के बाद, ब्लोअर परिवेश की हवा लेता है और उसे नीचे से ऊपर तक पुनः सक्रिय टावर के माध्यम से भेजता है।
4स्विच करना
पुनर्योजीकरण के बाद, सूखने से संतृप्त टावर से पुनर्योजी टावर में स्विच किया जाता है (3).




CD85 मॉड्यूलर उन्नत प्रौद्योगिकी और उत्कृष्ट प्रदर्शन

1उन्नत प्रौद्योगिकी और उत्कृष्ट प्रदर्शन
• एटलस कॉपको के नए मॉड्यूलर सीडी+/सीडी सीरीज़ के ड्रायर दबाव वाहिकाओं के बिना उच्च गुणवत्ता वाली सूखी हवा प्रदान करते हैं।एक दबाव ओस बिंदु के रूप में कम के रूप में -70 °C और उच्चतम पानी सामग्री स्तर 1 मानक ISO8573-1 में प्राप्त कर सकते हैं:2010 संपीड़ित वायु गुणवत्ता मानक।

2उत्कृष्ट प्रदर्शन
• उच्च गुणवत्ता वाला अवशोषक विश्वसनीय उच्च अवशोषण प्रदर्शन के साथ, विभिन्न प्रकार की कार्य स्थितियों के लिए उपयुक्त है
• सीडी+ श्रृंखला मानक -40°C और -70°C के दबाव ओस बिंदु को प्राप्त करता है
• सीडी सीरीज मानक -20°C के दबाव ओस बिंदु को प्राप्त करता है

3. इष्टतम सोलेनोइड वाल्व
• विभिन्न दबाव स्थितियों में सुखाने की मशीन के विश्वसनीय संचालन को सुनिश्चित करने के लिए उच्च गुणवत्ता वाला सोलेनोइड वाल्व

4.स्मार्ट और अनुकूल नियंत्रक
• संचालन की स्थिति की निगरानी के लिए एलसीडी नियंत्रक,
• कंप्रेसर स्विच (लोडिंग और अनलोडिंग) की स्थिति को नियंत्रित करने के लिए कंप्रेसर के साथ सिंक्रनाइज़ किया जा सकता है
• सेवा और संचालन समय का संकेत और चेतावनी।
• शुद्ध हवा के नुकसान को कम करने के लिए वैकल्पिक ओस बिंदु नियंत्रण (वैकल्पिक ओस बिंदु नियंत्रण की आवश्यकता है) ।
• दूरस्थ प्रारंभ, रोक और अलार्म प्राप्त करने के लिए रिमोट कंट्रोल

5अनुकूलित वायु प्रवाह वितरण
• पेशेवर द्रव यांत्रिकी विश्लेषण, वायु प्रवाह वितरण डिजाइन और अनुसूचक के सेवा जीवन का विस्तार
• अनुकूलित वायु प्रवाह वितरण स्थिर दबाव ओस बिंदु सुनिश्चित करता है

6सुविधाजनक रखरखाव और देखभाल
• जल्दी से अवशोषक को बदल दें, आसानी से भरें और अवशोषक के अतिप्रवाह से बचें
• ऑपरेशन के दौरान अवशोषक पाउडर होने से रोकने के लिए विशेष रूप से डिज़ाइन किया गया अवशोषक सुरक्षा उपकरण

7व्यापक दबाव सीमा
• मानक उत्पादों का उपयोग 4-10bar के लिए किया जा सकता है, विकल्पों का उपयोग 16bar तक किया जा सकता है
• संपीड़ित हवा के नुकसान को कम करने के लिए विभिन्न इनलेट दबावों के लिए पेशेवर डिजाइन


तकनीकी विनिर्देश



सीडी ड्रायर*: सक्रिय एल्यूमिना, दबाव ओस बिंदु -20°C के लिए इस्तेमाल किया जा सकता है (केवल CD180/210 वैकल्पिक दबाव ओस बिंदु -40°C)
दबाव विवरण**: मानक मशीन के लिए 7 ~ 8bar संपीड़ित हवा (सीमित उपयोग रेंज 4 ~ 10bar), वैकल्पिक अनुरूप 4/10/13 ~ 16bar शुद्धिकरण नोजल गैस की खपत को कम करने के लिए सिफारिश की है

संदर्भ कार्य परिस्थितियाँ: परिवेश का तापमानः 25°C
प्रवेश हवा का तापमानः 35°C
कामकाजी दबावः 7 बार

चरम परिचालन स्थितियाँः अधिकतम परिवेश का तापमानः 46°C
न्यूनतम परिवेश का तापमानः 2°C
अधिकतम हवा के प्रवेश का तापमानः 50°C


कैटलॉग खोलने के लिए क्लिक करेंःसुखानेवाला + सुखानेवाला + एंटवर्प + पर्चा + EN + 2935093945.pdf...
